产品介绍：

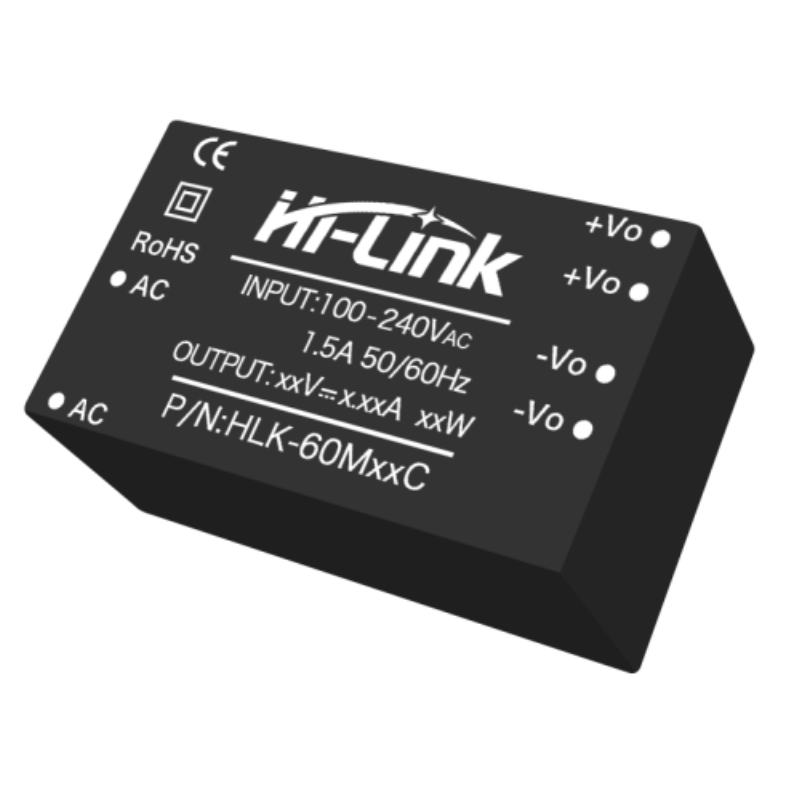

60W-C系列超小型模块电源是海凌科电子为客户设计的小体积、高效率、采用最先进氮化镓芯片的模块电源。具有全球输入电压范围、低温升、低功耗、高效率、高可靠性、高安全隔离等优点。

模块采用高品质环保防水导热胶灌封，防潮、防振，满足防水防尘IP65标准。内部自带EMI元件，输入端无需额外增加X电容和共模电感，外围仅需配保险丝等基础保护即可稳定应用，支持100%满载老化和测试，连续工作时间大于100000小时。

产品特点：

- 超小型、超薄设计，业内最小体积，尺寸仅57.5×33.5×28mm

- 全球通用输入电压（85~265Vac/120~350Vdc），适配全球电网

- 采用最先进氮化镓芯片，低温升、高效率、高功率密度

- 高效率，输出效率达88%~91%+

- 低功耗、绿色环保，空载损耗<0.21W

- 输入输出隔离耐压3000Vac，绝缘电阻>100MΩ/500Vdc

- IP65防护等级，高品质防水导热胶灌封，防潮、防振

- 低纹波、低噪声，纹波噪声≤100mVp-p

- 良好的输出短路和过流保护，可自恢复

- 100%满载老化和测试，高可靠性、长寿命设计，MTBF≥100000小时

- 满足UL（UL62368-1）、CE要求，产品设计符合EMI/EMC及安规测试要求

- 无需外接电路即可工作，内部自带EMI元件，外围仅需保险丝等基础保护

- 1年质量保质期

输入特性

环境条件

产品型号列表

型号	输出功率	输出电压	输出电流	效率（典型）	尺寸
HLK-60M09C	54W	9V	6000mA	88%	57.5×33.5×28mm
HLK-60M12C	60W	12V	5000mA	91%	57.5×33.5×28mm
HLK-60M15C	60W	15V	4000mA	91%	57.5×33.5×28mm
HLK-60M18C	60W	18V	3300mA	91%	57.5×33.5×28mm
HLK-60M24C	60W	24V	2500mA	91%	57.5×33.5×28mm

各型号输出特性汇总

特性	9V/6000mA	12V/5000mA	15V/4000mA	18V/3300mA	24V/2500mA
空载额定输出电压	9±0.3Vdc	12±0.3Vdc	15±0.3Vdc	18±0.3Vdc	24±0.3Vdc
满载额定输出电压	9±0.3Vdc	12±0.4Vdc	15±0.4Vdc	18±0.4Vdc	24±0.4Vdc
短时间最大输出电流	≥7000mA	≥5500mA	≥4200mA	≥3500mA	≥2700mA
电压调整率	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
负载调整率	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
输出纹波噪声	≤100mVp-p	≤100mVp-p	≤100mVp-p	≤100mVp-p	≤100mVp-p
输出过流保护	130%~180%	130%~180%	130%~180%	110%~180%	110%~180%
输出短路保护	可自恢复	可自恢复	可自恢复	可自恢复	可自恢复
开关机过冲幅度	≤5%Vo	≤5%Vo	≤5%Vo	≤5%Vo	≤5%Vo
