产品介绍：

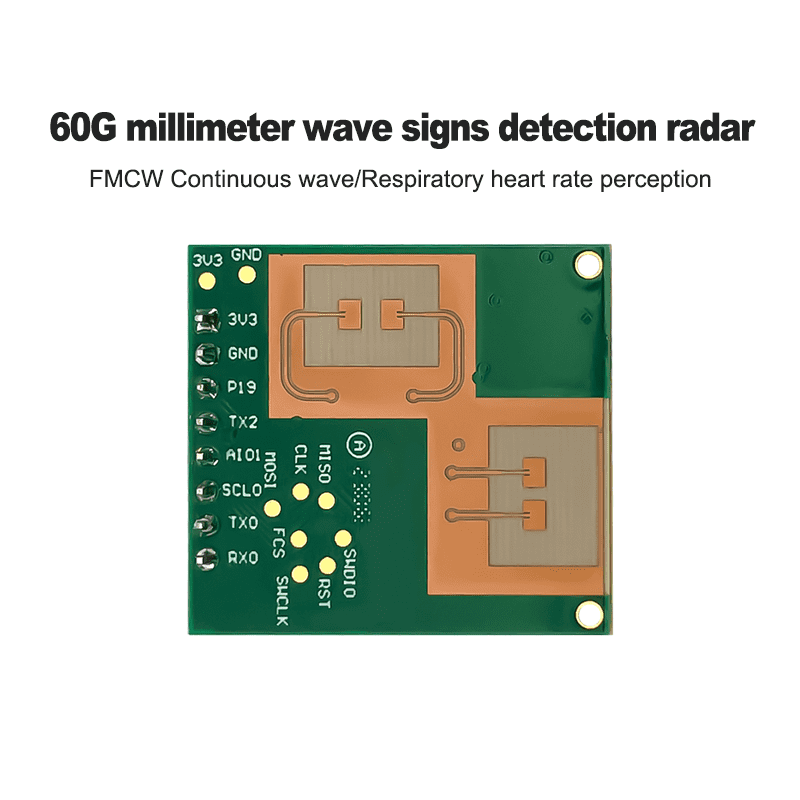

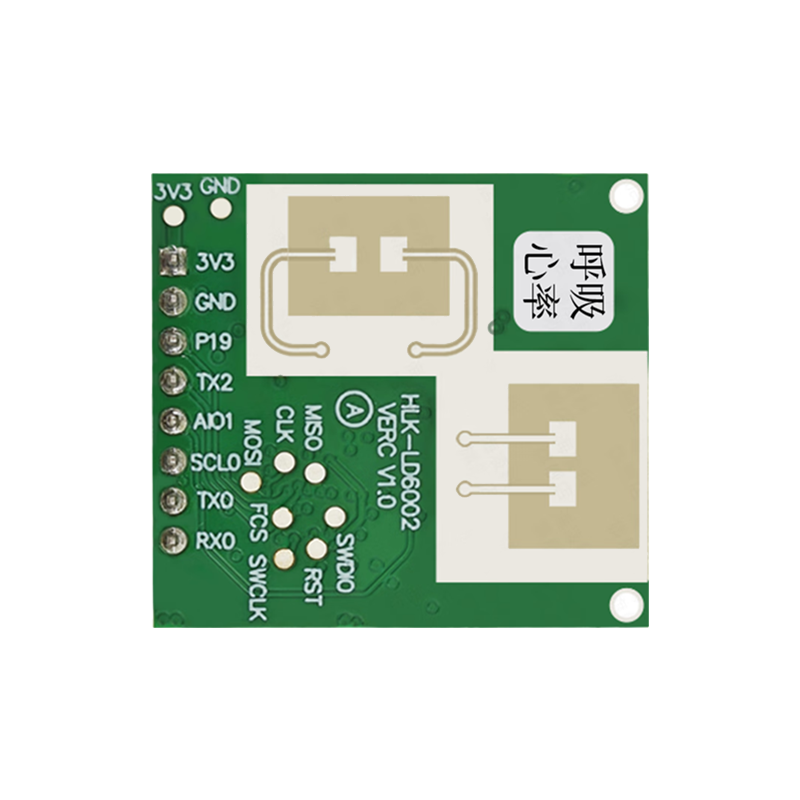

HLK-LD6002是基于ADT6101P芯片开发的雷达感应模组，单片集成57~64GHz射频收发系统、2T2R PCB微带天线、1MB flash、雷达信号处理单元及ARM Cortex-M3内核。本模块基于FMCW雷达机制，探测由于人体肌体表面反射的雷达回波，结合雷达信号处理算法，实现单人实时呼吸心率频率测量。

模块支持UART接口输出，提供完整通信协议及GUI可视化工具，用户可实时查看呼吸相位、心跳相位、总相位及呼吸速率、心跳速率等数据，支持OTA固件升级。

产品特点：

- 基于FMCW调频连续波信号实现雷达探测，非接触式感知人体呼吸和心率

- 呼吸心率最大探测距离1.5m，适用距离0.4~1.5m

- 呼吸测量范围9~48bpm，精度90%；心跳测量范围60~150bpm，精度90%

- 建立探测时间约1分钟，刷新时间50ms

- 通用UART接口，提供完整通讯协议，支持客户二次开发，适用于多个场景应用

- 提供GUI可视化工具，支持实时查看呼吸相位、心跳相位、总相位及呼吸速率、心跳速率等数据

- 支持OTA固件升级，方便功能迭代

- 尺寸小巧，仅为25mm×31.5mm，支持排针接插和贴片连接两种方式（实际尺寸25mm×23mm）

- 不受温度、湿度、噪声、气流、灰尘、光照等环境影响

- 支持侧装和倾斜安装两种方式，安装高度与胸腔位置≤1.5m

- 探测角度水平±60°，垂直±60°

注：仅支持单人静息状态测量，检测到大动作将停止测量
