在很多电子项目中，电源部分往往最令人头疼——电路复杂、元件众多、高压危险。如果有一款模块，能把整流、滤波、稳压、隔离全部集成在一起，且支持手工焊接、即插即用，那该多好。深圳市海凌科电子推出的15W LS系列DIY型超小型AC-DC模块电源，正是为创客、工程师和小批量开发者量身打造的供电神器。

一、产品概述

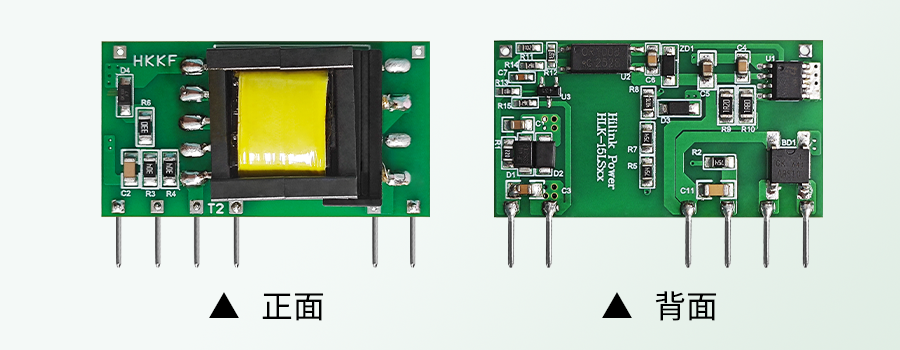

15W LS系列是海凌科电子专为DIY应用设计的一款高效AC-DC模块电源。它把原本需要几十个元件的开关电源电路，全部压缩进一个仅42.7×23×13.8mm的封装内，重量仅12克，真正做到了“超小体积，15W功率”。模块采用直插式引脚，间距标准，可直接焊接在万用板或PCB上，非常适合手工制作和小批量生产。

该系列共包含6个型号：HLK-15LS03（3.3V/3A）、15LS05（5V/3A）、15LS09（9V/1.66A）、15LS12（12V/1.25A）、15LS15（15V/1A）以及15LS24（24V/0.625A）。无论您需要给单片机供电，还是驱动继电器、电机，都能找到合适型号。

作为DIY型产品，它最大的特点是外围电路极简——只需外接保险丝、压敏电阻和几个电容，就能搭建一个可靠、安全的AC-DC供电系统。无需复杂的变压器绕制、无需高压调试经验，大大降低了电源设计的门槛和风险。

参考资料：海凌科15WLS系列电源模块规格书

二、技术亮点

1.超宽电压输入，全球通用

模块额定输入100-240Vac，实际可工作于85~305Vac，兼容绝大部分供电系统。同时支持100~430Vdc直流输入，灵活适配光伏、电池等场景。DIY时无需纠结输入类型。

2.高效率、低损耗

典型效率高达81%~88%（不同型号略有差异），远高于普通线性电源，发热小。

空载损耗小于0.1W，符合绿色环保要求，24小时待机也不心疼电费。

3. 完善的保护功能，放心折腾

输出短路保护：正常输出时直接短路，短路去除后自动恢复，不损坏模块。

输出过流保护：负载超过额定值110%~150%时自动限流。

即使DIY接线失误，模块也能自我保护，减少“烧板”风险。

4. 高隔离、安全可靠

输入与输出之间耐压高达3000Vac，绝缘电阻>100MΩ，满足UL/CE安规设计要求。配合推荐电路（安规电容、共模电感），可轻松通过EMC测试，保证自己和设备的安全。

5.宽工作温度，长寿命

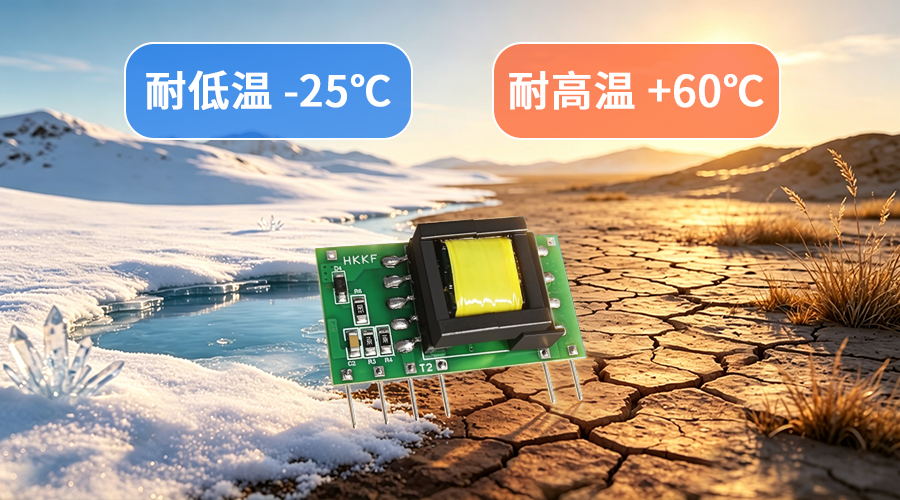

可在-25℃~+60℃环境下工作。模块经过高强度工作测试，适合7×24小时不间断运行场合。

三、应用场景

DIY创客项目：自制智能插座、桌面时钟、调光灯、3D打印机供电等，告别笨重的变压器和凌乱的飞线，一块小模块搞定交流转直流。

智能家居：智能窗帘、门锁、温控器等设备需要嵌入86型暗盒，15W LS系列正好合适。

工业自动化：PLC、传感器、仪表、继电器模组等需要隔离电源。该模块抗浪涌能力强，能适应工厂电磁干扰环境。

通讯设备：路由器、交换机、网关等设备需12V或5V供电，低纹波保证信号质量，满足长期不间断运行。

仪器仪表：手持表、电能表、测量仪器中，AC-DC模块可为后级提供纯净隔离电源，提高测量精度。

四、总结

15W LS系列是一款真正为DIY用户设计的AC-DC电源模块：外围电路极简、手工焊接友好、保护齐全、安全可靠。无论您是个人创客、电子爱好者，还是小批量产品开发者，用它搭建供电系统都能节省大量时间和成本。花很少的钱，获得工业级的电源品质——这就是DIY型模块的魅力。
