在嵌入式系统、工业控制、智能家居等领域，电源模块是设备稳定运行的关键。当输入电压相对稳定，且需要电气隔离、正负双路输出时，一款可靠高效的DC/DC模块尤为重要。海凌科电子推出的E_S-2WR3系列定电压输入、隔离非稳压正负双路输出DC/DC模块电源，拥有2W功率、3000VDC隔离电压、高达90%的效率及可持续短路保护，在紧凑SIP封装内实现了性能与成本的出色平衡。

一、核心优势

超宽工作温度与高可靠性

支持 -40℃~+85℃ 工作温度，从容应对工业现场、户外设备等严苛环境。小型塑料外壳，符合国际标准引脚，方便焊接。

3000VDC高隔离电压

输入输出间隔离电压高达3000VDC，有效阻断共模干扰和地环路噪声。隔离电容仅20pF，对高频干扰抑制良好。

效率最高90%，空载功耗0.025W

满载典型效率达90%，显著降低发热。空载功耗仅0.025W，适合待机或电池供电场景。

输出短路可持续保护

内置短路保护，支持可持续短路，故障解除后自动恢复。

极低纹波噪声

典型纹波噪声30mVp-p（20MHz带宽），最高80mVp-p，对模拟电路、数据采集等纯净度要求高的场合表现出色。

二、技术参数

E_S-2WR3系列提供多种输入/输出电压组合，覆盖3.3V、5V、9V、12V、15V、24V。以5V输入为例，可输出±3.3V、±5V、±12V、±15V、±24V，效率80%~89%。

负载调整率：3.3V输出为18%，24V输出仅5%。线性调整率：输入电压变化±1%时，3.3V输出为±1.5%，其他为±1.2%。温度漂移系数±0.03%/℃。模块建议最小负载不低于10%，过小可并联假负载。

参考资料：E_S-2WR3系列技术手册

三、应用场景

纯数字电路与微控制器系统

MCU、FPGA等系统需隔离供电以防噪声干扰。E_S-2WR3提供±3.3V、±5V输出，可直接为双电源ADC、运放或通信接口供电。±3.3V型号适合RS-485、CAN收发器实现总线隔离。

继电器驱动与电磁阀控制

工业自动化中，继电器、电磁阀等感性负载需与大功率回路隔离，避免反向电动势损坏主控。模块提供±12V、±15V、±24V输出，足以驱动多数小型继电器。

数据交换与隔离通信

PLC、仪器仪表、数据采集卡中需电气隔离防止共模干扰。E_S-2WR3可为光耦、数字隔离器、隔离运放提供浮地电源。±15V输出满足隔离运放（如AMC1200）的双电源需求。

一般低频模拟电路

运放、传感器调理电路常需正负对称电源。模块可直接从单路+5V或+12V产生±9V、±12V等对称输出。低纹波特性对音频、低频测量电路足够友好。

智能家居与IoT设备

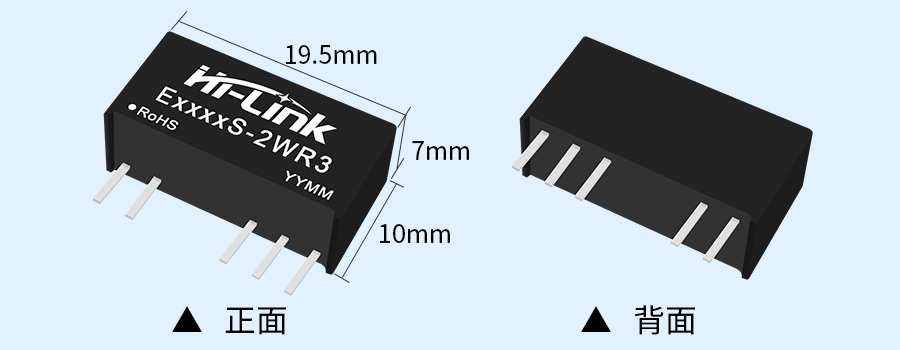

智能面板、无线网关、安防控制器空间紧凑且对EMC要求高。E_S-2WR3小体积SIP封装（19.5×7.0×10.0 mm）易于集成。3000VDC隔离有助通过CE、FCC认证。

四、总结

E_S-2WR3系列是一款高性价比、稳定可靠、易于使用的电源模块，满足绝大多数定电压输入、需正负双路隔离输出的应用。无论是工业自动化、数据通信、继电器驱动，还是智能家居、仪器仪表，E_S-2WR3系列都能提供稳定、干净的“隔离心脏”。
